Projekt: "Cygnicon CAD/CAM" :

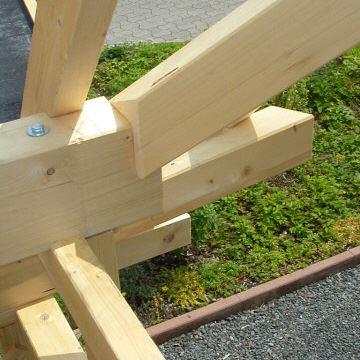

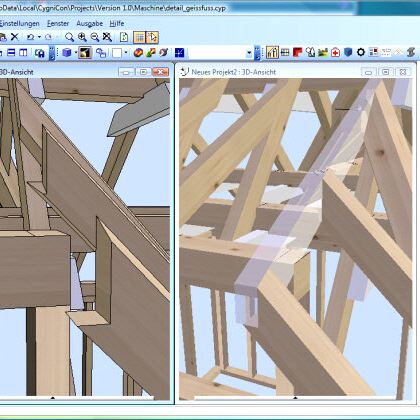

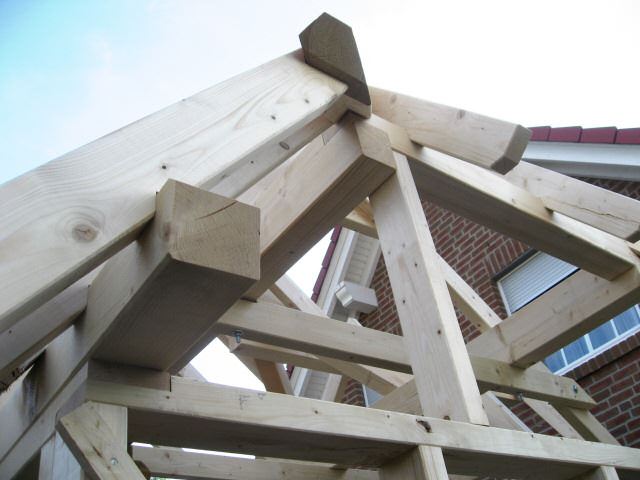

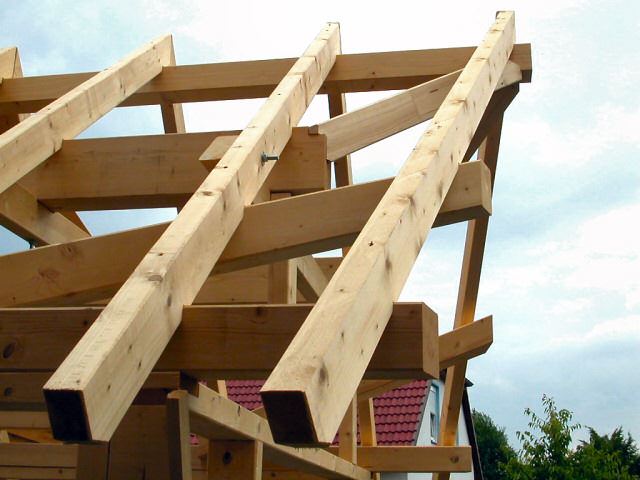

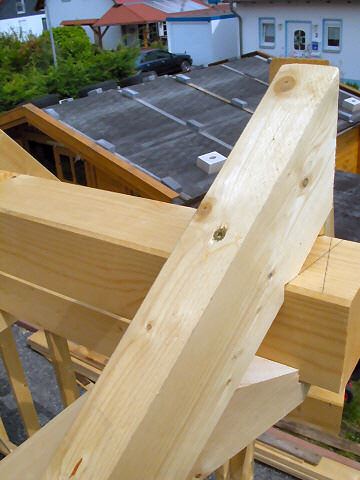

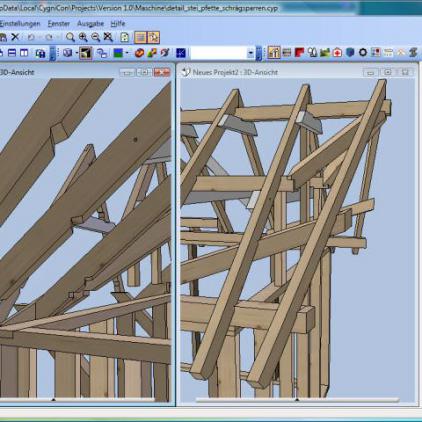

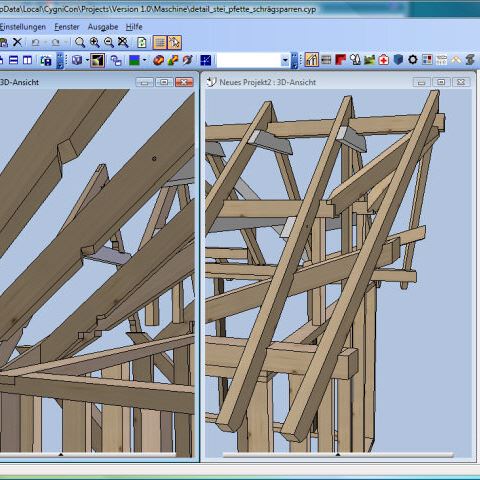

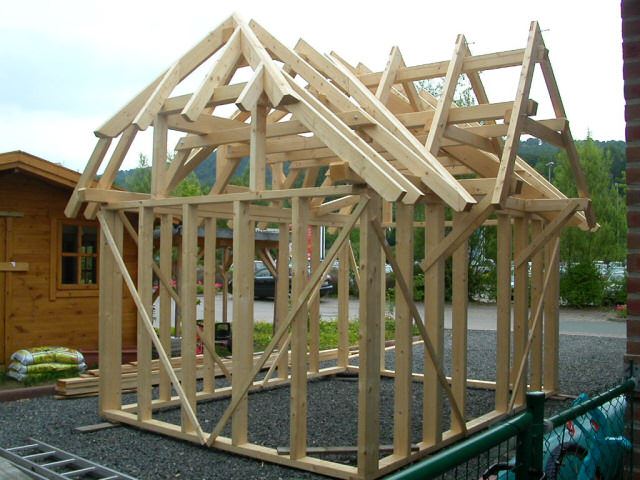

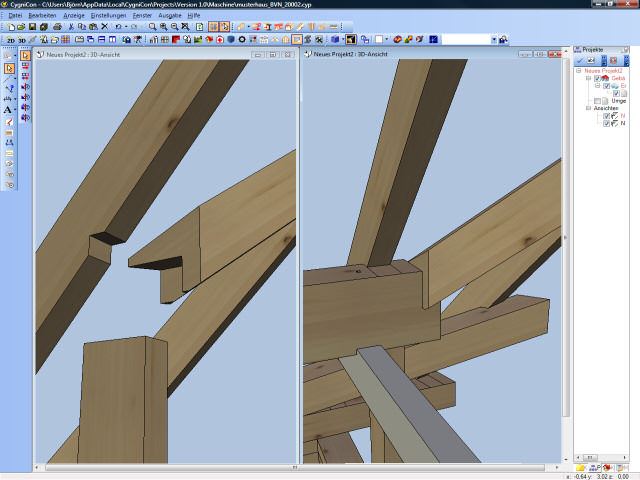

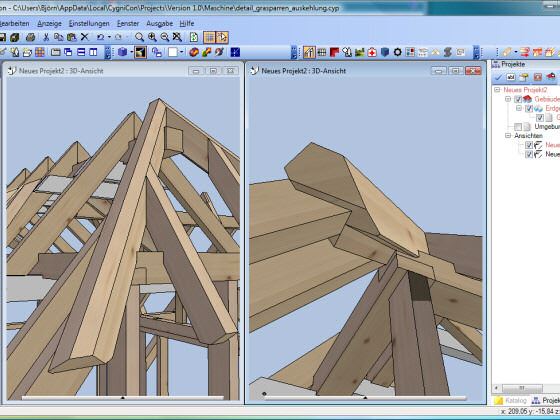

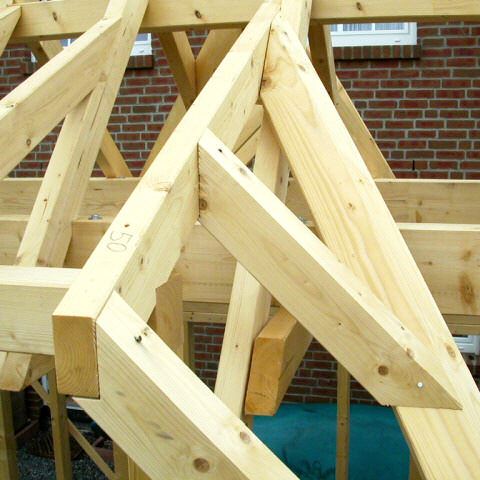

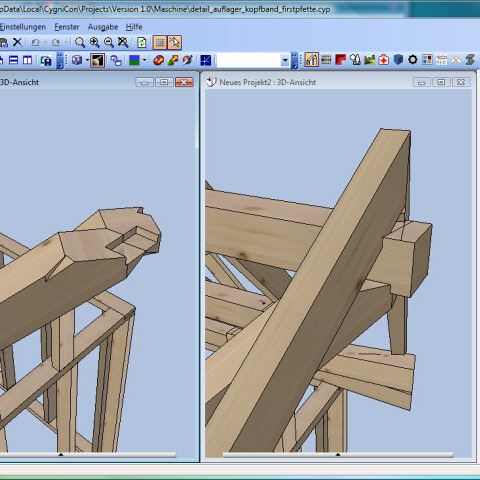

Im Jahr 2008 haben wir ein CAD/CAM - Modul auf Basis von Cygnicon entwickelt. Vor der Freigabe der ersten Version wurde ein Praxistest durchgeführt. Dafür wurde ein Musterhaus geplant, gefertigt und aufgestellt. Natürlich wurden sämtliche Planungen und Arbeitsvorbereitungen mit dem von uns entwickelten CAD/CAM - Modul durchgeführt. So wurde die Tragkonstruktion konstruiert und die Holzverbindungen ausgearbeitet. Weiterhin die Montagezeichungen geplottet sowie die CNC-Ansteuerung für den Holzzuschnitt erzeugt. Um eine möglichst große Vielfalt an Varianten zu testen wurden bewusst ungewöhnliche Konstruktionen gewählt. Der Holzbalkenzuschnitt erfolgte mit einer CNC-Maschine vom Typ Hundegger K2-5. Beim Richten konnten wie alle Bauteile passgenau ohne Nachbearbeitungen zusammen fügen. Lediglich bei der 3D-Tasche mussten wir eine kleine Korrektur durchführen. Hier hatten wir Übersehen das die Rotationsreihenfolge nicht X,Y-Z ist. Das hatte zur Folge das das linke schräge Kopfband nicht passte. Wir korrigieten das umgehenden und ließen das Bauteil nochmals fertigen.
